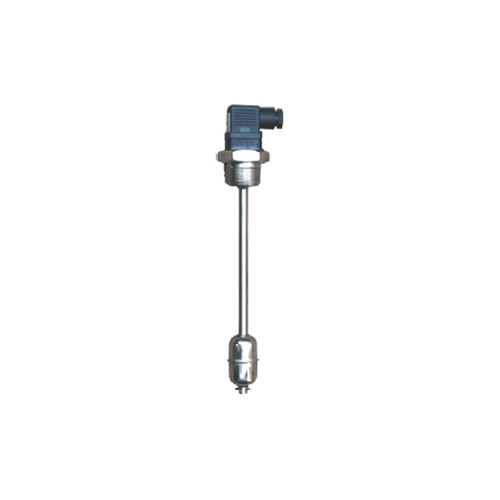

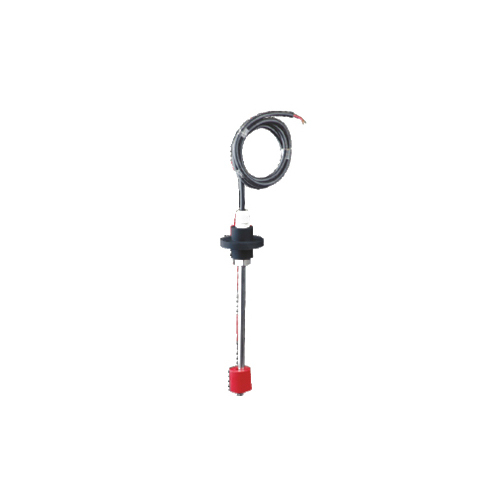

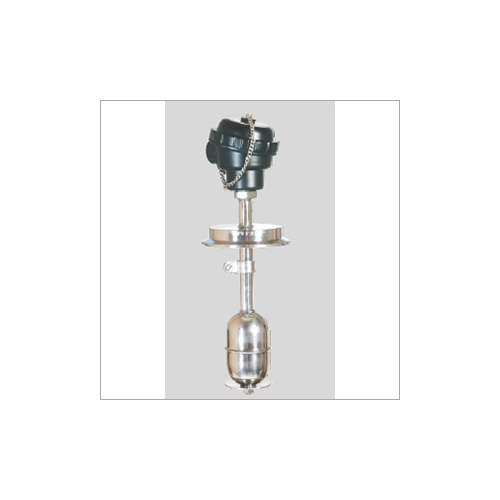

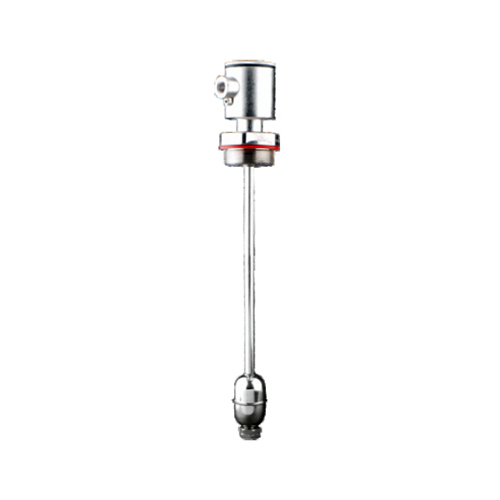

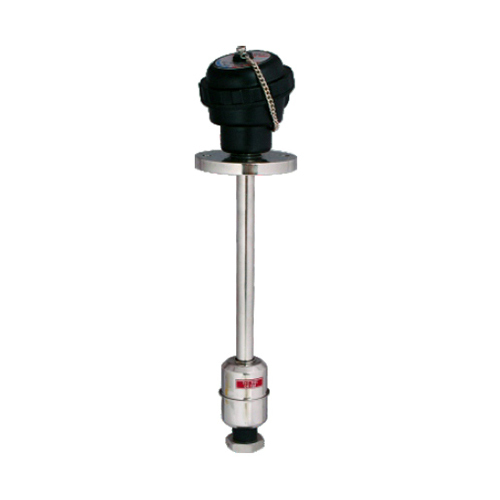

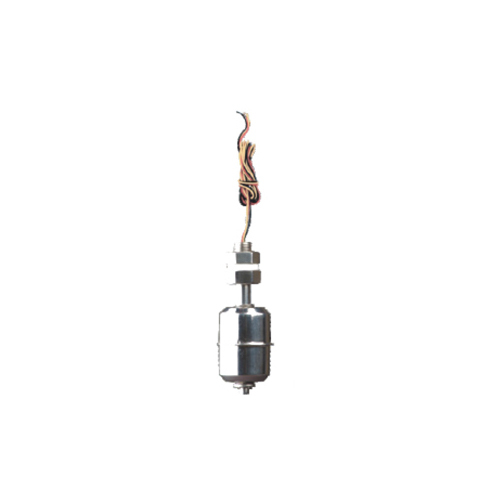

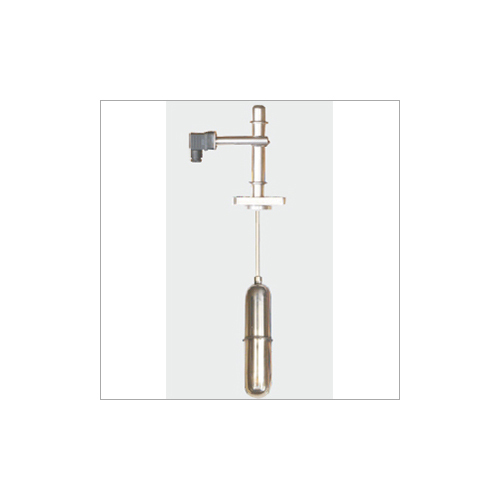

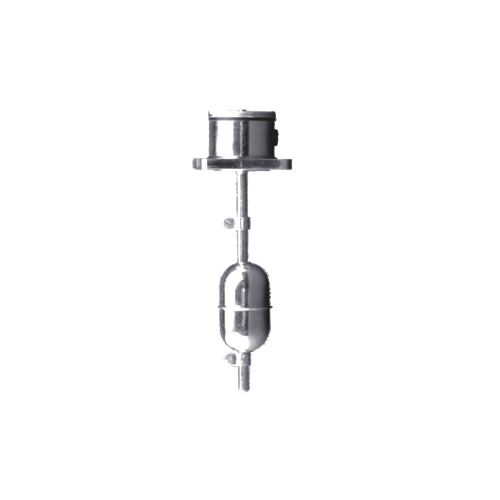

टॉप माउंटेड फ्लोट ऑपरेटेड लेवल ट्रांसमीटर

टॉप माउंटेड फ्लोट ऑपरेटेड लेवल ट्रांसमीटर

संचालन का सिद्धांत
लेवल ट्रांसमीटर रीड प्रतिरोध/स्थायी चुंबक आधार के सिद्धांत पर काम करता है। रीड-स्विच एक पोटेंशियोमीटर की केंद्रीय भुजा की तरह कार्य करते हैं। तरल स्तर के अनुसार फ्लोट ऊपर या नीचे चलता है, फ्लोट के अंदर चुंबक रीडस्विच को संचालित करता है जिससे प्रतिरोध मूल्य में बदलाव होता है। प्रतिरोध में परिवर्तन को इलेक्ट्रॉनिक्स इकाई द्वारा मापा जाता है और 4 से 20 एमए के वर्तमान आउटपुट के रूप में वातानुकूलित किया जाता है। सिग्नल कंडीशनर हेड माउंटेड है और 2-वायर लूप से संचालित है जो 12 से 24 वीडीसी के लिए उपयुक्त है और 4 से 20 एमए का आउटपुट देता है।

तकनीकी विशिष्टता: हमारा मानक उत्पाद

मॉडल (VMT-04-F65-AW), (VMT-04-F92-AW) टॉप माउंटेड मैग्नेटिक रीड/रेज़िस्टेंस कैस्केड टाइप लूप पावर्ड 2 वायर लेवल ट्रांसमीटर। प्रोसेस कनेक्शन फ्लैंज 78 या 120 मिमी व्यास, क्रमशः 65 या 92 मिमी पीसीडी पर 6 मिमी या 14 मिमी व्यास के 4 बोल्ट छेद के साथ। एसएस 304 में गीले हिस्से फ्लैंज और फ्लोट स्टॉपर। फ्लोट सामग्री एसएस 316 एल और व्यास 41, 53 या 68 मिमी। परिचालन दबाव 10 किग्रा/वर्ग सेमी और तापमान 125 सी. अधिकतम।

विशेष विवरण

• विशिष्ट गुरुत्व : 0.7 तक उपयुक्त (0.5 तक वैकल्पिक)
• रेंज : 0-150 मिमी से 0-3000 मिमी तक।
• रिज़ॉल्यूशन : +/-10 मिमी से बेहतर।
• स्पैन दमन : अधिकतम। स्पैन का 25%
• शून्य ऊंचाई : अधिकतम. स्पैन का 25%
• उत्तेजना वोल्टेज : 12 - 36 वी डीसी
• लूप प्रतिरोध : अधिकतम। 600 ओएचएम.

मुख्य विशेषताएं

• रीडस्विच को अक्रिय गैस के नीचे कांच में भली भांति बंद करके सील किया जाता है और इसलिए इसे संदूषण से बचाया जाता है।
• हमारे द्वारा उपयोग किए जाने वाले रीडस्विच 150 वीडीसी के अधिकतम कार्यशील वोल्टेज और 1 एम्पीयर करंट के लिए उपयुक्त हैं। लेकिन हमारी सर्किटरी में वे प्रतिरोध आउटपुट के मामले में अधिकतम 3 वीडीसी और वर्तमान 1 एमए के अधीन होते हैं और वर्तमान आउटपुट के लिए सिग्नल कंडीशनर के साथ संयोजन में उपयोग किए जाने पर अधिकतम 24 वीडीसी और 20 एमए के अधीन होते हैं। यह उत्पाद का लंबा जीवन सुनिश्चित करता है।
• गुणवत्ता प्रबंधन के लिए रीडस्विच यूएल अनुमोदित और आईएसओ प्रमाणित हैं।
• रीडस्विच की ऑपरेटिंग तापमान सीमा -40 ^{डिग्री} सेल्सियस से 125 ^{डिग्री} सेल्सियस है।
• रीड स्विच एक ढले हुए ग्लास से भरे नायलॉन कैप्सूल में संलग्न हैं और इसलिए यांत्रिक झटके या क्षति से सुरक्षित हैं। इसके अलावा स्टेनलेस स्टील फ्लोट-गाइड पाइप, जिसमें रीडस्विच और प्रतिरोधों का पीसीबी होता है, ठोस रूप से एमजीओ पाउडर से भरा होता है। इसलिए यह शून्य से नीचे के तापमान के लिए उपयुक्त है।
• रीडस्विच यांत्रिक क्षति और संपर्क संक्षारण और कंपन से सुरक्षित हैं।
• चूंकि एक बाहरी सुरक्षा ट्यूब प्रदान की जाती है (एलपीजी जैसे अनुप्रयोगों के लिए, जहां बाहरी पिंजरे संभव नहीं है) रीडस्विच सेंसर असेंबली को प्रक्रिया को परेशान किए बिना बदला जा सकता है।
• चूँकि फ्लोट विशिष्ट गुरुत्व -0.4 (एलपीजी के लिए) के साथ 200 मिमी व्यास का है, इसमें उच्च उत्प्लावन बल होगा। मानक अनुप्रयोगों के लिए फ्लोट का व्यास 48 मिमी या 68 मिमी होना चाहिए।
• सबसे ऊपर फ्लोट ही एकमात्र गतिशील भाग है। कोई टूट-फूट नहीं.

आवेदन

• उच्च तापमान, उच्च दबाव, मजबूत एसिड, मजबूत क्षारीय और खतरनाक स्थानों वाले वातावरण में लागू।
• कपड़ा रंगाई, सीवेज जल प्रसंस्करण, बिजली उत्पादन, बॉयलर और पेट्रोकेमिकल उद्योगों के लिए एकाधिक अनुप्रयोग।
